概述

锅炉飞灰含碳是反映火力发电厂燃煤锅炉燃烧效率的重要指标，实时在线检测飞灰含碳量将有利于指导运行正确调整风煤比，提高锅炉燃烧控制水平；合理控制飞灰含碳量的指标，有利于降低发电成本，提高机组运行的经济性，装置的投运还应有助于电厂管理人员分析锅炉燃烧效率，提高制粉系统和送风系统的安全运行。

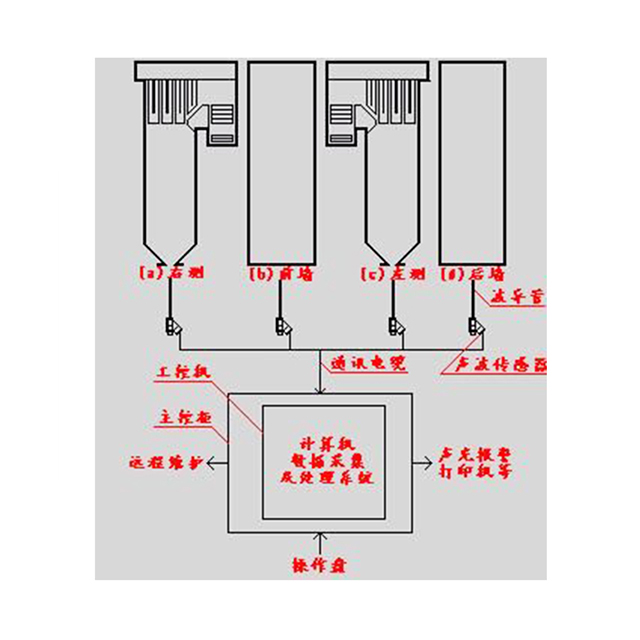

系统结构

在线飞灰含碳量测量的原理采用微波测法，单台机组采用两个烟道排放飞灰的特点，供方所供装置采用单台机组两套独立的飞灰取样和微波测量系统，而共用一套电控处理和主机单元系统。单台机组的飞灰含碳量测量系统包括以下部分：微波测量设备；电控单元；主机单元

测量原理

采用微波谐振测量技术，根据飞灰中未燃尽的碳对微波谐振能量的吸收特性，分析确定飞灰中碳的含量。

工作原理

通过微波传输通讯技术，同步采用两侧烟道的截面飞灰状态信号，经现场电子单元的微波衰减测量，并将测量信号放大处理传送到集控室主机单元，再由计算机输出显示、打印追忆含碳量。

系统特点

※直接在线测量，避免取样代表性问题

※采用微波谐振法测量并结合电调稳幅扫频技术，具有更高的精度

※不存在堵灰

※具有同步留灰功能，方便用户实时取样效验分析

※利用工控机处理信号，提高了测量的精度

※液晶屏醒目，界面又好

※应用系统组合的技术，经济性好
